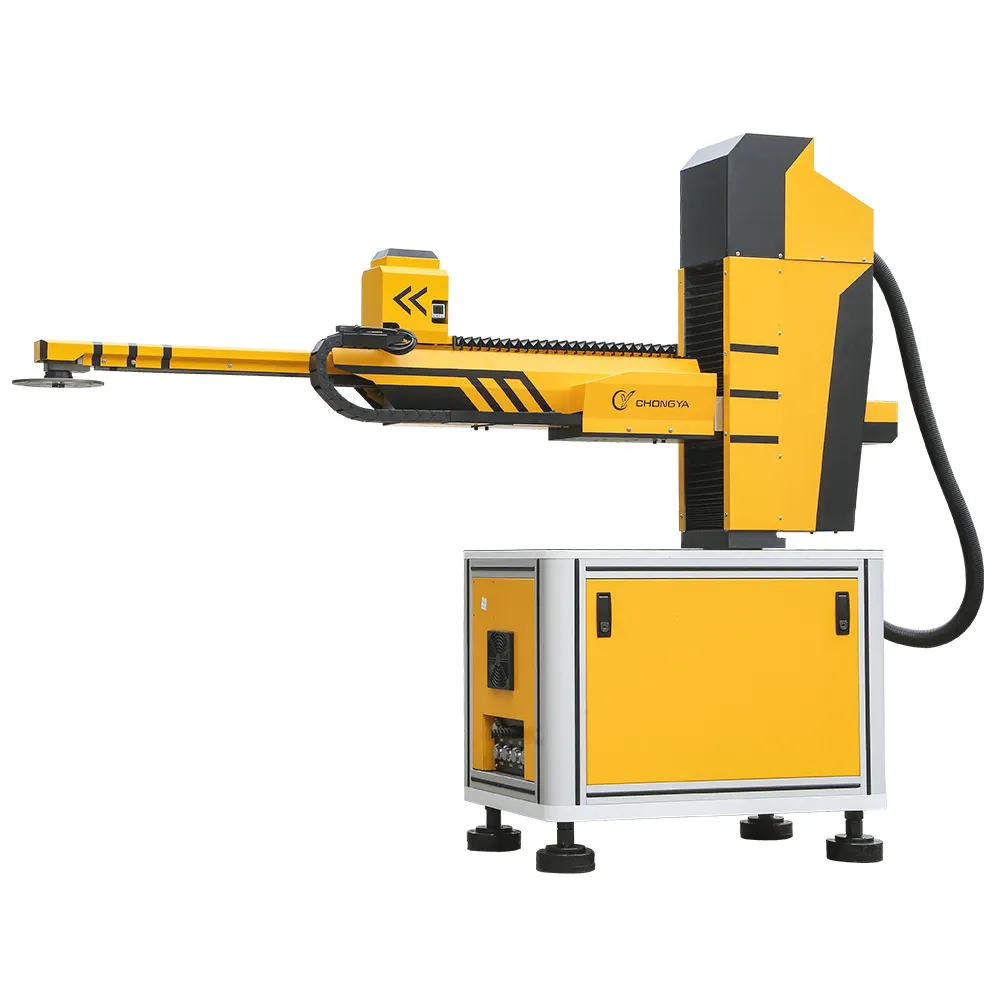

Brazo robótico oscilante inteligente personalizable de 5 ejes y bajo nivel de 3 kg, manipulador automático de estampado industrial

Grado automático: completamente automático Capacidad de carga: 3 kg

Alcance: 1500 mm Eje: 5 ejes

Personalización: Disponible

Uso: línea de montaje, manipulación de materiales, industria de estampación de automóviles

Iniciar solicitud de pedido WhatsApp

Modelo NO.	CY-S1-4536-5	Uso	Cadena de montaje, manipulación de materiales, industria de estampación de automóviles
Personalización	Disponible	Eje	5 Eje
Peso de agarre	≤3 kg	Modo de conducción	Neumático
Ángulo de oscilación del brazo	±170°	Precisión del alimentador	±0,2 mm
Brazo hacia arriba y hacia abajo con carrera telescópica	0~340 mm (superficie de agarre mínima 840 mm)	Productividad (diferencia de tamaño de los productos)	800~1000 piezas/hora (17 veces/min)
Brazo telescópico delantero y trasero	1060 ~ 1500 mm	Peso del robot	≈350 kg
Ángulo de rotación del brazo	±180°(Not Work for 4 Eje)	Ángulo de rotación de la ventosa para objetos	±360°
Voltaje	220 V ± 10 %	Frecuencia de potencia	50/60 Hz
Potencia instalada	3,5 kW	Paquete de transporte	Caja de madera
Especificación	(Largo x Ancho x Alto) 1600 x 500 x 1650 (mm)	Marca	Huixinde
Origen	Porcelana	Código HS	8479509090
Capacidad de producción	5000 piezas/año

Eficiencia

Con una carga de 3 kg, se utiliza el algoritmo de control del robot desarrollado independientemente para lograr el control de enlace de varios ejes.
Basándose en las características de alimentación de la industria del estampado, se generan automáticamente excelentes trayectorias de movimiento, con movimientos suaves y eficientes y una eficiencia de hasta 15 veces/min.

Sistema servo

-Todos los ejes están equipados con servosistemas de alto rendimiento.

Optimización de línea, rendimiento general superior y equipado con función de memoria de posición de apagado para evitar el problema del restablecimiento del origen.

-Una vez configurado, se puede utilizar durante mucho tiempo.

Adopta tecnología programable abierta, admite la edición de la trayectoria de movimiento, operación simple, control flexible, puede almacenar información de múltiples productos, fuerte intercambiabilidad y se puede usar durante mucho tiempo con un solo juego.

Brazo robótico

Alta flexibilidad para lograr diversas acciones de estampado en todas las direcciones y desde múltiples ángulos:

Volteo, eliminación de residuos (antes de la descarga), colgado lateral, colocación o apilamiento oblicuo, etc.

Adecuado para moldes continuos, máquinas individuales multimodo y otros procesos de moldes.

Hay opciones disponibles de cuatro ejes / cinco ejes.

Robot automático de estampación industrial con brazo oscilante inteligente: una nueva opción para mejorar la eficiencia de producción

Principio de funcionamiento y ventajas:

El robot automático de estampado industrial con brazo oscilante inteligente logra el agarre y manejo del material a través del brazo oscilante en la pista, que tiene las características de alta velocidad, alta precisión y gran flexibilidad.

Personalizable para satisfacer las necesidades de diferentes fábricas, mejorando la eficiencia y la calidad de la producción.

Ámbito de aplicación:

Ampliamente utilizado en industrias como automóviles, electrodomésticos, baños, suministros de cocina, muebles de ferretería, etc., es particularmente adecuado para tareas con alta repetibilidad y operación difícil.

En la industria de fabricación de automóviles, se pueden completar tareas complejas como el ensamblaje de carrocerías y chasis; en la industria de fabricación de alimentos y productos farmacéuticos, se utiliza para tareas como clasificación, clasificación y embalaje.

Perspectivas de desarrollo:

Con el avance de la Industria 4.0 y la transformación digital, los robots automáticos de estampado industrial con brazo oscilante inteligente se convertirán en una opción importante para la automatización de fábrica.

Sus características eficientes, precisas y flexibles aportarán una mayor eficiencia de producción y una mejor garantía de calidad a la fábrica.

Modelo			CY-S1-4536-5
No	Parámetro		Unidad	Índice
1	Enoltaje		En	220 ± 10 %
2	Frecuencia de potencia		Hz	50/60
3	Potencia instalada		KW	3.5
4	Temperatura de trabajo		ºC	-20 ~ 45
5	Humedad relativa del ambiente de trabajo		%	20 ~ 80
6	Carrera de desplazamiento axial	Ángulo de oscilación del brazo	°	±170
		Brazo hacia arriba y hacia abajo con carrera telescópica	mm	0~340 (superficie de agarre mínima 840 mm)
		Brazo telescópico delantero y trasero	mm	1060 ~ 1500
		Ángulo de rotación del brazo	°	±180 (no funciona para 4 ejes)
		Ángulo de rotación de la ventosa para objetos	°	±360
7	Productividad (diferencia de tamaño de los productos)		piezas/h	800~1000 (17 veces/min)
8	Precisión del alimentador		mm	±0,2
9	Radio de trabajo máximo		mm	1500
10	Peso de agarre		kilogramo	≤3
11	Tamaño del robot (LAnAl)		mm	16005001650 (la altura es variable)
12	Peso del robot		kilogramo	≈350

Pregunta: ¿Cómo se comporta en términos de precisión el brazo robótico oscilante inteligente personalizable de 5 ejes y bajo nivel de 3 kg?

Respuesta:Nuestro brazo robótico adopta sensores de alta precisión y un sistema de control avanzado, la precisión de posicionamiento repetido es de hasta ±0,01 mm, lo que garantiza requisitos de trabajo de alta precisión.

Pregunta: ¿Cuál es la capacidad de carga de este manipulador automatizado de marcado industrial?

Respuesta: El dispositivo está diseñado con una capacidad de carga de 3 kg, lo que es adecuado para la manipulación y operación de artículos livianos y satisface las necesidades de la mayoría de las ocasiones industriales.

Pregunta: ¿Cuáles son las ventajas del diseño de 5 ejes sobre los brazos robóticos tradicionales?

Respuesta: El diseño de 5 ejes permite que el brazo robótico tenga un espacio de trabajo más amplio y un ángulo de operación más flexible, lo que le permite adaptarse a entornos de trabajo y tareas complejas.

Efficiency

With a load of 3 kg, the independently developed robot control algorithm is used to achieve linkage control of various axes.
Based on the feeding characteristics of the stamping industry, excellent motion trajectories are automatically generated, with smooth and efficient movements and an efficiency of up to 15 times/min.

Servo System

-All axes are equipped with high-performance servo systems.

Line optimization, overall superior performance, and equipped with power-off position memory function to avoid the trouble of origin reset.

-Once set, it can be used for a long time.

Adopting open programmable technology, supporting motion trajectory editing, simple operation, flexible control, can store multiple product information, strong interchangeability, and can be used for a long time with one set.

Robot Arm

High flexibility to achieve various stamping actions in all directions and from multiple angles:

Flipping, waste removal (before discharging), side hanging, oblique placement or stacking, etc.

Suitable for continuous mold, single machine multi-mode and other mold processes.

Four axis / five axis options are available.

Intelligent swing arm industrial stamping automatic robot: a new choice to improve production efficiency

Working principle and advantages:

The intelligent swing arm industrial stamping automatic robot achieves material grasping and handling through the swing arm on the track, which has the characteristics of fast speed, high precision, and strong flexibility.

Customizable to meet the needs of different factories, improving production efficiency and quality.

Application scope:

Widely used in industries such as automobiles, home appliances, bathrooms, kitchen supplies, hardware furniture, etc., it is particularly suitable for tasks with high repeatability and difficult operation.

In the automotive manufacturing industry, complex tasks such as body and chassis assembly can be completed; In the food and pharmaceutical manufacturing industry, it is used for tasks such as classification, sorting, and packaging.

Development prospects:

With the advancement of Industry 4.0 and digital transformation, intelligent swing arm industrial stamping automatic robots will become an important choice for factory automation.

Its efficient, precise, and flexible characteristics will bring higher production efficiency and better quality assurance to the factory.

Model			CY-S1-4536-5
No	Parameter		Unit	Index
1	Voltage		V	220±10%
2	Power Frequency		Hz	50/60
3	Installed Power		KW	3.5
4	Working Temperature		ºC	-20~45
5	Relative Humidity of Working Environment		%	20~80
6	Axial Travel Stroke	Arm Swing Angle	°	±170
		Arm Up and Down Telescopic Stroke	mm	0~340(Min Grip Surface 840mm)
		Arm Front and Rear Telescopic Stroke	mm	1060~1500
		Arm Turnover Angle	°	±180(Not Work For 4 Axis)
		Rotation Angle of The Object Suction Cup	°	±360
7	Productivity(Products Size Difference)		pcs/H	800~1000(17times/min)
8	Feeder Accuracy		mm	±0.2
9	Max Working Radius		mm	1500
10	Grip Weight		kg	≤3
11	Robot Size(LWH)		mm	16005001650(H is variable)
12	Robot Weight		kg	≈350

Question: How does the 3kg Low-Level 5-Axis Customizable Intelligent Swing Robot Arm perform in terms of accuracy?

Answer:Our robot arm adopts high-precision sensors and advanced control system, the repeat positioning accuracy is up to ±0.01mm, which ensures high precision work requirements.

Question: What is the load capacity of this industrial marking automated manipulator?

Answer: The device is designed with a load capacity of 3kg, which is suitable for the handling and operation of lightweight items and meets the needs of most industrial occasions.

Question: What are the advantages of the 5-axis design over traditional robot arms?

Answer: The 5-axis design allows the robot arm to have a wider working space and a more flexible operating angle, enabling it to adapt to complex working environments and tasks.
